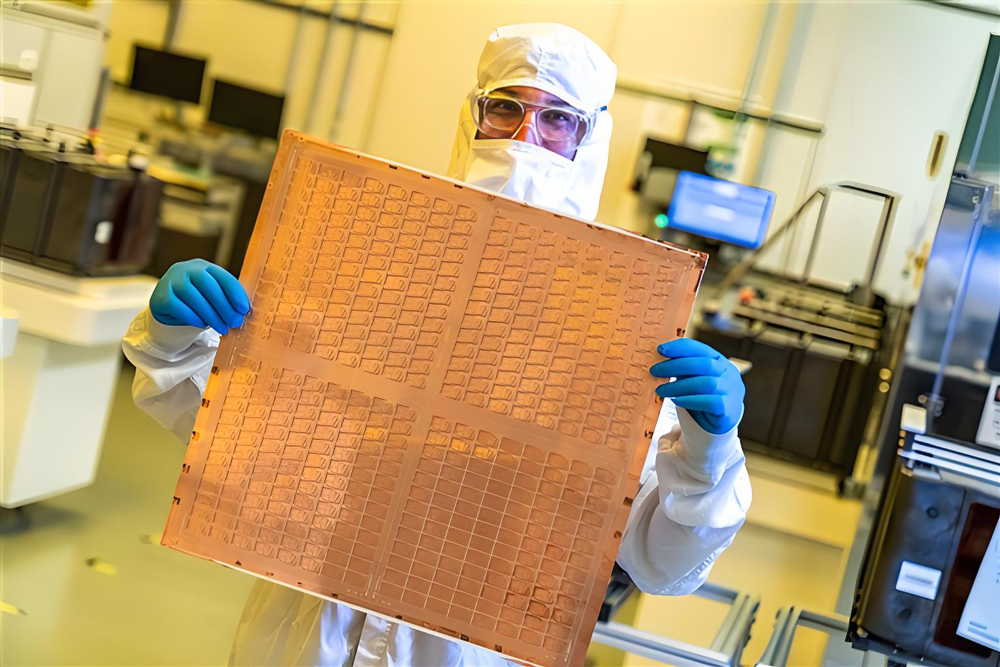

隨著電子技術的飛速發展，玻璃基板 TGV（Through Glass Via，玻璃通孔）技術作為一種新興的三維集成技術，在半導體、微電子機械系統（MEMS）等領域展現出巨大的應用潛力。在 TGV 產業鏈中，真空鍍膜設備發揮著不可或缺的作用，其技術的不斷進步和創新推動了 TGV 技術的廣泛應用和產業發展。

       玻璃基板作為 TGV 技術的基石，其表面質量直接關乎后續工藝的成敗。在預處理環節，真空鍍膜設備承擔著表面改性的重任。通過物理氣相沉積（PVD）中的離子濺射鍍膜技術，在玻璃基板表面沉積一層極薄的過渡層，如鈦（Ti）過渡層。這一過程中，真空環境確保了濺射粒子不受空氣分子干擾，精準地附著在玻璃表面。該過渡層一方面改善了玻璃基板表面的粗糙度，增強了后續金屬膜層的附著力；另一方面，鈦等過渡金屬與玻璃的化學兼容性良好，有效防止了在后續高溫工藝中可能出現的界面反應，為 TGV 結構的長期穩定性筑牢根基。

1. TGV 形成后的金屬化前期鍍膜
當玻璃通孔通過激光鉆孔或蝕刻等工藝形成后，需要在通孔內壁及基板表面構建導電通路，即金屬化過程。在此之前，真空鍍膜設備首先要沉積一層種子層。以磁控濺射鍍膜設備為例，在高真空環境下，利用磁場約束電子運動路徑，增加電子與工作氣體（如氬氣）的碰撞概率，從而產生大量氬離子。這些氬離子在電場加速下高速撞擊金屬靶材（如銅靶），使靶材原子濺射出來，并均勻地沉積在玻璃通孔內壁和基板表面，形成厚度均勻的銅種子層。種子層的厚度通?？刂圃趲资{米到幾百納米之間，其均勻性和致密性對后續電鍍工藝中金屬填充的質量起著決定性作用。若種子層存在缺陷或厚度不均，會導致電鍍過程中金屬沉積不均勻，進而影響 TGV 的電氣性能，甚至引發斷路等嚴重問題。
2. TGV 金屬化及絕緣層鍍膜
在種子層之上，通過電鍍工藝實現 TGV 的金屬化填充后，有時還需沉積絕緣層來保障不同電氣線路間的隔離。此時，化學氣相沉積（CVD）設備登場。以等離子增強化學氣相沉積（PECVD）技術為例，在真空反應腔內，通入含有硅、氧等元素的氣體（如硅烷和氧氣），在射頻等離子體的激發下，氣體分子發生化學反應，生成二氧化硅絕緣薄膜，并均勻地沉積在金屬化后的 TGV 結構表面及周圍。PECVD 技術的優勢在于能夠在相對較低的溫度下進行鍍膜，避免了高溫對已完成的金屬化結構和玻璃基板造成熱損傷，同時精確控制薄膜的成分和厚度，確保絕緣性能的穩定性。

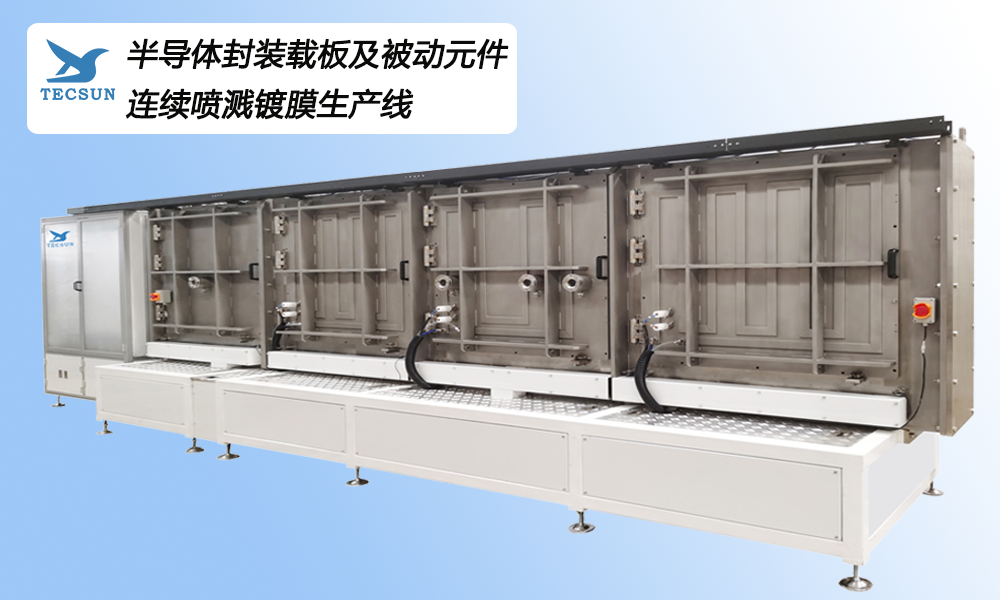

        騰勝科技的真空鍍膜設備憑借其先進的技術、卓越的穩定性和精準的控制能力，貫穿于玻璃基板 TGV 產業鏈的各個關鍵環節。從提升產品性能方面，通過高質量的薄膜沉積，有效降低了 TGV 的電阻，減少了信號串擾，顯著提升了信號傳輸效率和電路穩定性；在工藝創新上，其設備為 TGV 技術向更高集成度、更小尺寸發展提供了有力支持，助力解決了高深寬比 TGV 結構的鍍膜難題；在產業規模拓展層面，設備的高效生產能力和高度自動化水平，能夠滿足大規模生產需求，保證產品質量的高度一致性，大幅降低生產成本，有力地推動了 TGV 技術在半導體、微電子等領域的廣泛應用，促進了整個玻璃基板 TGV 產業鏈的蓬勃發展。
