汽車 HUD (Head-Up Display，抬頭顯示器) 是一種將關鍵信息投射到前擋風玻璃或其他顯示介質上，使駕駛員無需低頭就能獲取信息的汽車電子設備，從而提升行車安全性和便利性。HUD系統從車輛的電子控制單元獲取數據，如車速、發動機轉速、導航指令、警告信息、ADAS狀態等。作為智能座艙的核心顯示設備，已從最初的簡單信息投射發展為集多功能于一體的智能顯示系統。HUD專用的擋風玻璃必須在PVB夾層上應用特殊的光學薄膜。真空鍍膜設備就是制造這種關鍵薄膜的核心工具。針對汽車HUD光學鍍膜設備的解決方案，核心在于提供能夠精確、穩定、高效地在復雜曲面（如擋風玻璃或Combiner）上沉積高性能光學薄膜的設備和技術。這類鍍膜需要滿足極高的光學性能（反射率、透過率、角度特性、偏振控制）、環境穩定性（耐候性、耐高溫高濕、耐化學腐蝕）以及大規模生產的成本要求。
       HUD 主要分為以下幾類：W-HUD (擋風玻璃 HUD)：是目前市場主流產品，通過擋風玻璃反射成像，結構相對簡單，成本適中。AR-HUD (增強現實 HUD)：是當前技術發展的主要方向，能夠?qū)⑻摂M信息與真實環境融合，提供更豐富的駕駛輔助信息。PHUD (全景平視顯示系統)：代表了 HUD 技術的未來趨勢，將駕駛信息投射至中控臺下方的空調出風口區域，通過納米級鍍膜工藝 (光線散射率 < 3%) 和曲面玻璃光學重構技術，實現駕駛信息與現實場景的毫米級空間融合。電器，以防插座過載引發火災。
01.增透膜技術對 HUD 性能的提升
增透膜是 HUD 光學系統中最基礎也是最重要的鍍膜技術之一，其主要作用是減少光線在光學元件表面的反射損失，提高透光率。對于 HUD 系統來說，增透膜的性能直接影響顯示亮度和對比度。技術原理是增透膜利用光的干涉原理，在光學元件表面形成一層或多層介質膜，使反射光相互抵消，從而減少反射損失。在 HUD 中的應用：HUD 的成像光路需經過多層光學元件 (如透鏡、棱鏡、反射鏡)，光線每經過一次界面都會產生反射損失。若未做優化，總透光率可能低于 50%，導致圖像亮度不足。通過在這些光學元件表面鍍制增透膜，可將透光率提升至 95% 以上，界面反射率降至 1% 以下。
02高反射膜技術在 HUD 反射系統中的應用
高反射膜是 HUD 光學系統中另一個關鍵鍍膜技術，主要用于反射鏡和投影系統，其性能直接影響圖像的亮度和對比度。技術原理是高反射膜通過在基材表面形成多層介質膜或金屬膜，利用光的干涉或金屬反射原理，實現特定波長范圍內的高反射率。金屬反射膜 (如 Al、Ag) 具有較高的反射率，在 HUD 中的應用：HUD 系統中的反射鏡、折疊鏡等元件需要高反射膜來增強反射效率。特別是對于 AR-HUD 系統，反射鏡的性能直接影響成像質量和系統效率。例如，采用 "金屬 Ag 膜 + 介質保護層" 結構的反射鏡，通過磁控濺射設備的中頻電源控制減少膜層應力，可避免虛像畸變。
03濾光膜技術在 HUD 抗干擾中的關鍵作用
濾光膜是 HUD 系統中用于選擇性透過或阻擋特定波長光線的關鍵鍍膜技術，對于提高 HUD 在復雜光照環境下的顯示性能至關重要。技術原理是濾光膜利用光的干涉、吸收或散射原理，實現對特定波長光線的選擇性透過或阻擋。根據功能不同，濾光膜可分為帶通濾光膜、截止濾光膜、中性密度濾光膜等。騰勝科技-

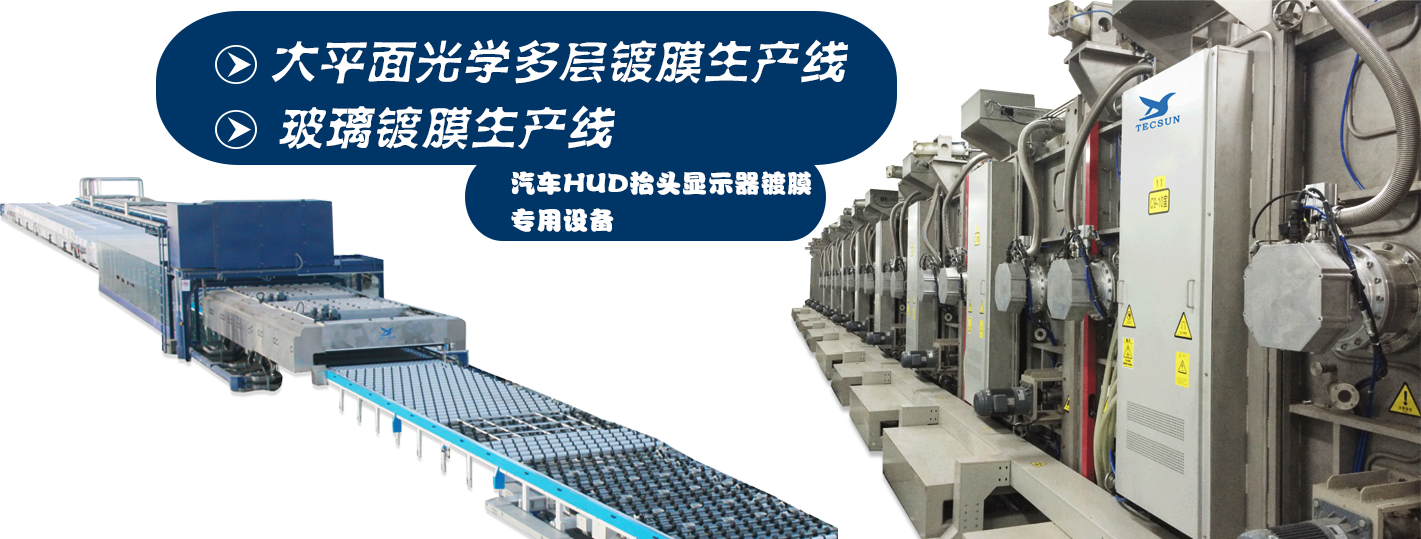

      大平面光學多層鍍膜生產線隨著 HUD 技術的發展，光學元件需求的尺寸和形狀變得越來越復雜，特別是大尺寸曲面擋風玻璃的鍍膜成為技術難點。曲面玻璃因其形變量大、邊緣膜層控制難而成為傳統設備的 "盲區"，尤其在量產中易出現膜厚偏差、工藝不穩定等問題。曲面鍍膜需要解決膜厚均勻性、邊緣效應和工藝穩定性等多重挑戰。對大尺寸曲面光學元件的鍍膜，需要特殊設計的真空鍍膜設備。騰勝科技自主研發的大平面光學鍍膜生產線，專為大幅面光學基材設計。其超大腔體可兼容尺寸達 1600mm × 630mm 的玻璃基板，并能高效處理 CMS 系統所需的長條形及非標結構件。該生產線采用磁控濺射技術，配備直流、中頻或雙極濺射電源，適用于鍍制 AR 膜、光學膜等多層膜系，并支持單面或雙面鍍膜工藝。
      玻璃鍍膜生產線是一款專為玻璃表面鍍膜加工設計的自動化連續鍍膜設備，尤其適用于汽車電致變色智能玻璃、透明導電膜玻璃及 low-e 建筑節能玻璃等高端產品的量產加工。該設備核心采用磁控濺射鍍膜技術，可靈活配置圓柱靶或平面靶組件，并適配直流、中頻等多種濺射電源，能精準實現不同材質、不同性能的鍍膜工藝需求。設備具備高自動化運行能力，不僅大幅降低人工干預，更能保障穩定的鍍膜品質與優異的工藝重復性。其高效的連續生產設計可滿足大尺寸玻璃的大批量加工需求，顯著提升生產產能。為進一步優化生產流程，設備支持根據用戶實際需求，靈活選配自動上下片裝置、玻璃清洗干燥機、離線光學檢測裝置等輔助設備，形成完整的鍍膜生產閉環，可為企業實現智能化、高效化的玻璃鍍膜生產。從反射鏡的高反射膜、鏡片的增透膜，到擋風玻璃的防重影鍍膜，再到 AR-HUD 的光波導功能膜，HUD 幾乎所有核心光學部件的性能優化都離不開真空鍍膜技術， 真空鍍膜是HUD產業鏈中上游材料環節的核心技術之一，其工藝水平和設備精度直接決定了HUD最終成像效果的清晰度、亮度和用戶體驗。
