在半導體制造領域，卷繞真空鍍膜設備憑借其獨特的工藝優勢，成為推動下一代芯片、傳感器及柔性電子器件發展的關鍵裝備。該技術通過真空環境下的連續卷繞式沉積，實現納米級薄膜的高精度制備，為半導體產業的微型化、集成化和智能化提供了重要支撐。

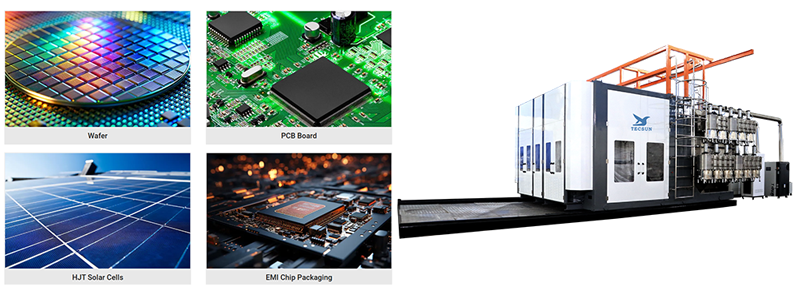

       騰勝科技是專業研制真空鍍膜設備應用于半導體上，作為國內真空鍍膜設備領域的標桿企業，其推出的半導體專用卷繞真空鍍膜設備憑借差異化技術路徑與工藝突破，在晶圓制造、先進封裝及第三代半導體等領域占據重要地位，以下的核心優勢：

1.高效量產能力
       卷繞真空鍍膜設備采用連續式卷對卷（R2R）工藝，可在真空環境下對柔性或剛性基底進行連續鍍膜，顯著提升生產效率。相較于單片式鍍膜設備，其產能可提升數倍，尤其適合大規模半導體制造場景（如晶圓級封裝、柔性電子器件生產）。
2.超高均勻性與精度
        通過精密張力控制與真空環境下的等離子體/蒸發沉積技術，設備可在納米級厚度范圍內實現薄膜的高度均勻性，滿足先進制程對介電層、導電層的嚴苛要求。
3.材料兼容性廣
       支持金屬（如Al、Cu、Au）、氧化物（SiO?、Al?O?）、氮化物（SiNx）等多種材料的沉積，并能通過多層鍍膜實現復雜功能結構（如高k介質、阻擋層）。
4.低污染與高良率
         真空環境有效避免外界雜質污染，結合原位清洗（In-situ Cleaning）技術，確保半導體器件的可靠性和良率。

半導體制造中鍍膜的必要性；
1.導電層：金屬薄膜（如銅互連）用于芯片內部電路導通電信號。
2.絕緣層：SiO?或高k介質薄膜用于隔離不同電路層，降低漏電流。
3.保護層：SiNx等鈍化膜可防止芯片受濕氣、離子污染侵蝕。

      卷繞真空鍍膜設備憑借其高效率、高精度與工藝靈活性，已成為半導體制造中薄膜沉積的關鍵工具。從傳統硅基芯片到柔性電子，其技術價值將持續釋放，推動半導體產業向更高性能、更低成本的方向突破。未來，隨著材料科學與設備工程的協同創新，卷繞鍍膜技術有望在半導體領域開辟更廣闊的應用場景。
