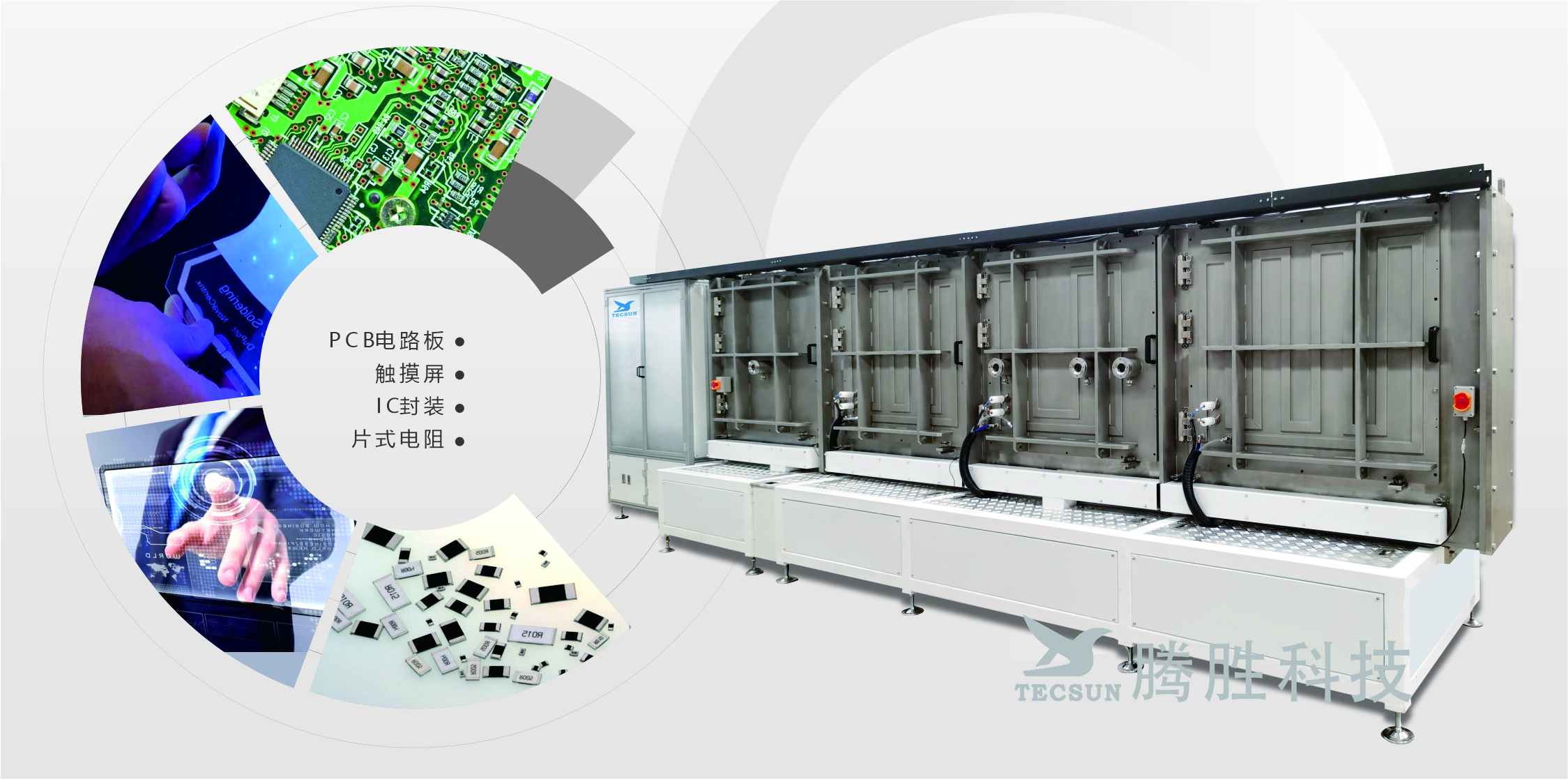

設備簡述：TS-CJLX系列陶瓷基板鍍膜生產線主要針對半導體芯片封裝、功率模塊散熱基板、高壓電力電子器件等核心應用場景，構建了涵蓋基板清洗、鍍膜工藝、膜層檢測的全流程解決方案。憑借其 ±1nm 級膜厚均勻性控制、超潔凈真空腔體設計及多工位并行處理能力，不僅大幅提升生產效率，更能滿足電子元器件在高溫、高濕、強電場等極端環境下的性能要求。

設備應用：在半導體芯片封裝領域，它用于為芯片載體陶瓷基板鍍制絕緣膜層，有效隔絕外界電磁干擾與濕氣侵蝕，確保芯片信號傳輸?shù)姆€(wěn)定性與可靠性，在 5G 通信基站、航空航天電子設備等對電子元器件性能要求極高的領域。

設備特點：該設備是它集成磁控濺射、原子層沉積（ALD）等尖端鍍膜技術，可實現納米級膜層厚度的精準控制，膜厚均勻性達 ±1nm，能滿足半導體芯片對超精密膜層的嚴苛要求；生產效率優勢突出。
